SSJ-31B静态时间继电器-上海上继科技有限公司
一、SSJ-31B静态时间继电器技术参数

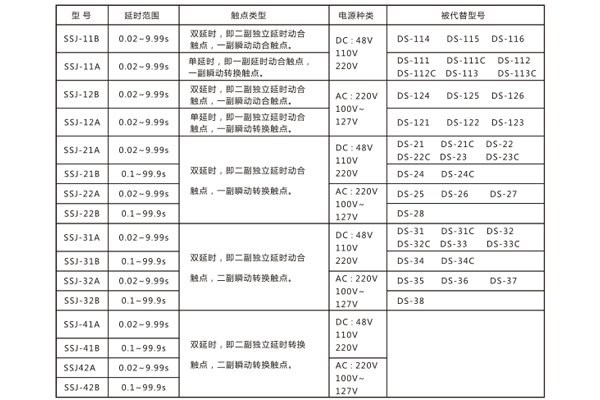

1、额定值及规格检查上表。
2、延时准确度
a、延时整定值的平均误差:在基准条件下,继电器延时整定值平均误差绝对值不大于整定值的0.1%+3ms;平均误差= (5次测量平均值一整定值)/整定值 x100%。
b、延时一致性:在基准条件下,继电器延时一致性不大于整定值的(3-10ms)。
c、 在-10~ 50°C的温度下,任一延时整定值的平均误差(包含一致性)的绝对值不大于整定值的0.1%+5ms。
3、工作电压:动作电压不大于额定电压的70%时,继电器应可靠工作。
4、继电器的返回时间
切断电器电源,出口触点返回至起始位置的时间,对于使用直流电源工作的品种,应不大于25ms。
5、继电器的返回电压
降低继电器电压不小于额定电压的10%时 , 继电器触点应可靠返回 。
6、功率消耗
DC48V,不大于2W;
DC110V或AC100~127V, 不大于4.5W(6.5VA)
DC或AC220V,不大于8.1W(13VA)。
7、热性能要求
本系列继电器可长期通电工作,当环境温度为50°C时,可长期承受1.1倍额定电压值。
8、电源工作特性:电源缓慢升降、突然通/断电或通过料动触点供电 ,继电器能够正常工作,并且无零秒出口及瞬动出口现象。

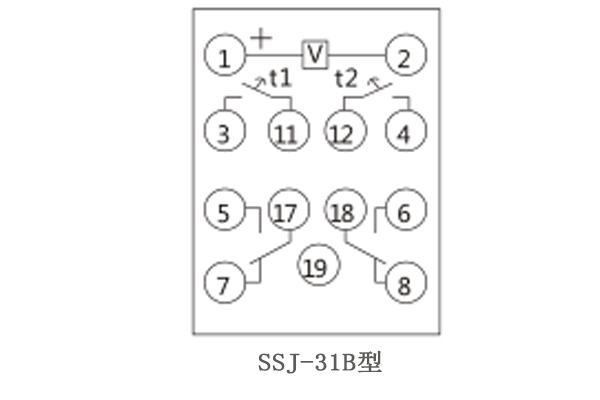

二、SSJ-31B内部接线及外引接线图
三、SSJ-31B静态时间继电器开孔尺寸
