SSJ-12B静态时间继电器原理及接线图介绍

来源:未知   作者:上继电气    发布时间: 2022-11-23 10:12   浏览: 500

分享到:

SSJ-12B静态时间继电器原理及接线图介绍

一,产品构成及工作原理

1, 本继电器延时精度远高于DS型电磁式时间继电器,能满足电力系统继电保护中缩短保护时间级差的要求,是目前时间继电器理想的更新换代产品。该继电器外形结构及内部接线,工作方式,整定范围与DS型时间继电器相同,仅整定方式不同,拨码开关的三位数乘以0.01S或0.1S时间时基即为整定时间。改变整定值无需进行效验。

2, 本继电器为动作延时型数字时间继电器,由进口CMOS集成电路构成,继电器有振荡器,分频器和三级脉冲计数器组成,通过BCD码拨码开关整定延时值。

3, 继电器通常不带电,施加额定电压后,继电器内部瞬动继电器动作,同时晶振起振,产生时钟脉冲,经分频后由计数器计脉冲数,当所计脉冲数达到延时整定值时,触发器翻转,驱动出口继电器动作,实现所需延时。由于采用了晶体振荡器并增加时间补偿预置电路,对于极短的延时值也严格符合整定值,具有极高的精度。

4,  继电器的双延时回路延时相对独立,并各自驱动一个执行继电器,所以两个执行继电器的动合触点按延时长短,可作为继电器的终止和滑动触点使用。但滑动触点闭合后,其闭合状态一直保持到继电器失电返回为止。

二、SSJ-12B静态中间继电器内部接线图及外部接线图

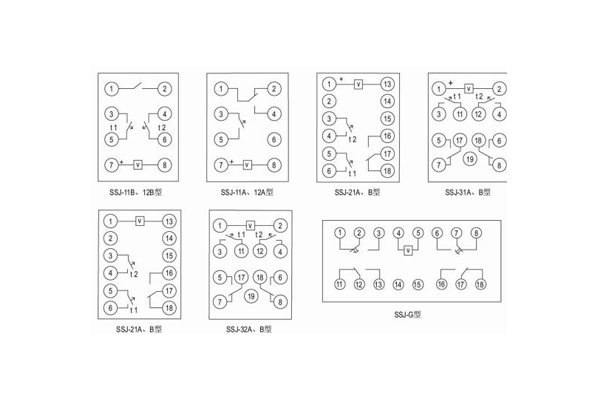

SSJ-12B接线图
