电压继电器系列

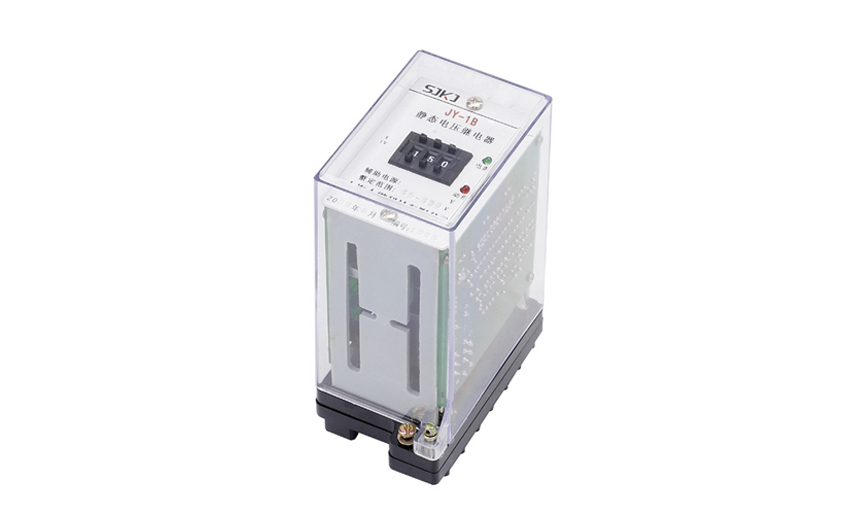

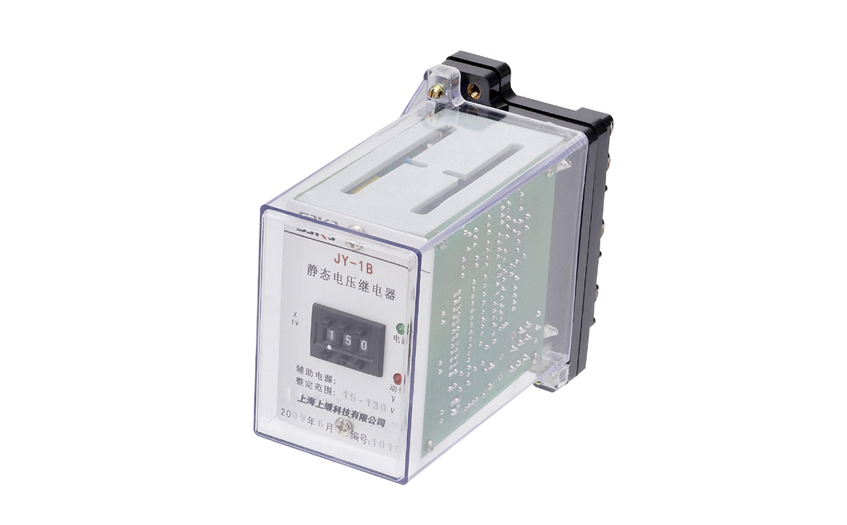

JY-1B/2电压继电器

所属栏目:电压继电器系列
产品特征:

JY-1B/2电压继电器是静态型,瞬动、交流电压继电器。可用于发电机、变压器和输电线的继电保护装置中,作为过电压保护或低电压闭锁的动作元件。

产品咨询021-57233089 QQ交谈
分享到:

JY-1B/2电压继电器用途


JY-1B/2电压继电器是静态型,瞬动、交流电压继电器。可用于发电机、变压器和输电线的继电保护装置中,作为过电压保护或低电压闭锁的动作元件。该继电器由集成电路构成执行回路,具有灵敏度高,动作时间快,功耗小、整定方便等特点,继电器的直流电源和出口继电器有信号指示灯监视,继电器有2付大容量的转换接点输出,用户可根据具体情况直接控制被保护设备(JY-1A例外)。继电器动作值由面板上的拨码开关进行整定,直观方便。


JY-1B/2电压继电器型号、名称


JY-1B/2电压继电器型号、名称


JY-1B/2电压继电器工作原理


JY-1B/2电压继电器工作原理

由电压-电压变换器将输入电压变换成适当的电压,通过动作值的整定和有源带通滤波,经过全波整流,利用其脉动电压进行比较积 分,由检测器对积分电平时行判断,当积分电平超出检测电平时,检测器输出高电平,驱动出口继电器动作。

JY-1A,JY-1B继电器采用了新型的积分判断电路,使继电器的动作时间和返回时间都较快,暂态超越也小,有很强的抗干扰性能。


JY-1B/2电压继电器主要技术参数


额定值

a) 额定交流电压: 100V, 400V;

b) 频率: 50Hz; c) 额定辅助直流电压:48V, 110V, 220V。

2.整定范围:1 ~240V; 40 ~ 440V。

3.动作时间

a) 过电压-1.2倍整定值时: 动作时间不大于50ms;

b) 低电压-0.8倍整定值时: 动作时间不大于50ms。

4.返回时间

a) 过电压-电压瞬时变化从1.2倍整定值至零时不大于50ms;

b) 低电压-电压瞬时变化从0.8倍至1.2倍整定值时不大于50ms。

5.动作一致性:不大于1%。

6.定值误差:不大于±5%。

7.返回系数:过电压不小于0.9,低电压不大于1.1。

8.功耗

交流功耗:额定电压时,不大于1VA。

直流功耗:在额定辅助直流电压下,继电器动作前功耗不大于3W,动作后功耗不大于6W。

9.触点功能 当时间常数为5ms的电感性负载时,继电器触点断开容量为交流电压250V时,电流不大于2A,直流电压为24V时,电流不大于5A。(JY- 1A: 在时间常数为40ms的直流有感电路中,电压不大于250V,电流不大于1A,触点断开容量为30W)。

10.工作条件

a) 大气压为80kPa-106kPa;

b) 环境温度-10℃-+50℃;

c) 空气相对湿度不高于90%(月平均最低温度20℃);

d) 使用地方不允许有较强的外磁感应强度;

e) 使用地方不允许有导电尘埃与破坏金属和绝缘的腐蚀性气体;

f) 使用地方不允许有爆炸危险及充满尘埃的介质;

g) 使用地方不允许有较严重的霉菌存在;

h) 使用地方不允许有较强的振动与冲击;

i) 使用地方应当有防雨、雪、风沙装置及没有充满水蒸汽。

11.绝缘电阻 继电器外壳与各端子间,以及电气上无联系的各电路之间的绝缘电阻不小于300MΩ。

12.介质强度 继电器外壳与各端子间,以及电气上无联系的各电路之间的绝缘强度,应能承受2kV,50Hz交流电压,历时1min无闪络 与击穿现象。同 组接点间应能承受1kV,50Hz交流电压,历时1min无闪络与击穿现象。

13.抗干扰性能 符合GB7261和GB6261《静态继电器及保护装置的电气干扰试验》。


JY-1B/2电压继电器内部接线图


如下图所示(图中触点为继电器直流电压和交流电压均未加,即继电器处于失电状态时的状态,当继电器加上直流辅助电压,但交流电压 为零时,过电压继电器的触点状态与图中触点状态相同,而低电压继电器触 点状态正好相反)。

JY-1B/2电压继电器内部接线图


JY-1B/2电压继电器外形及开孔尺寸


JY-1B/2电压继电器外形及开孔尺寸1

JY-1B/2电压继电器外形及开孔尺寸2
