电压继电器系列

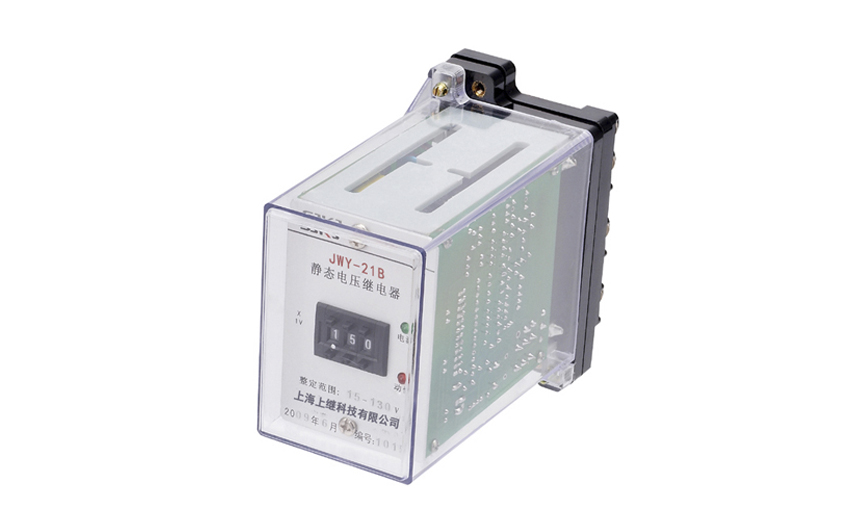

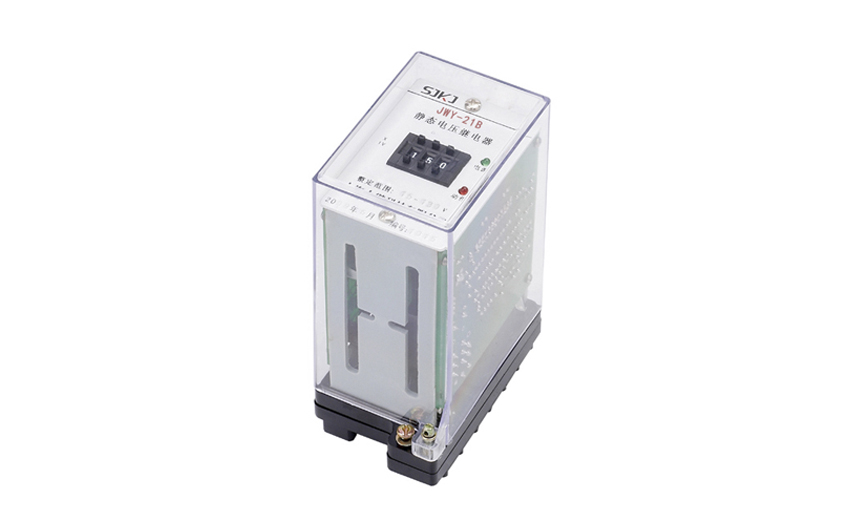

JWY-22B无辅助源电压继电器

所属栏目:电压继电器系列
产品特征:

JWY-22B无辅助源电压继电器用于发电机,变压器和输电线的继电保护装置中, 作为过电压保护或低电压闭锁的启动元件。本继电器为集成电路静态型继电器,精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽,且作为低电压继电器使用无抖动现象,无需直流辅助电源完全可以替代电磁型电压继电器。

产品咨询021-57233089 QQ交谈
分享到:

JWY-22B无辅助源电压继电器概述


1、JWY-22B无辅助源电压继电器用于发电机,变压器和输电线的继电保护装置中, 作为过电压保护或低电压闭锁的启动元件。本继电器 为集成电路静态型继电器,精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽,且作为低电压继电器使用无抖动现象,无 需直流辅助电源完全可以替代电磁型电压继电器。

2、JWY无辅助源电压继电器分为三个系列:JWY-10、JWY-20、JWY-30,可分别替代 DJ-100、DY-20C、DY-30等系列电磁型 电压继电器。JWY 系列集成电路电压继电器采用拨码开关整定电压值,用数字倍率开关切换,改变后无需校验。


JWY-22B无辅助源电压继电器原理说明


1、继电器原理框图见图1

JWY-22B无辅助源电压继电器原理说明

2、本继电器为静态型继电器,采用进口集成电路构成,被测量的交流电压U~经隔离变压器降压后得到与被测电压成正比的电压Ui,经 整定后进行整流,整流后脉冲电压经滤波器滤波,得到与Ui成正比的直流电压Uo,在电平检测中Uo与直流参考电压 Ue 进行比较,若直流 电压Uo低于参考电压,电平检测器输出正信号,驱动出口继电器,则本继电器处于动作状态。反之,不论是过电压继电器或是低电压继电器, 若直流电压Uo高于参考电压 Ue,电平检测器输出负信号,本继电器处于不动作状态。


JWY-22B无辅助源电压继电器型号分类及其含义


JWY-22B无辅助源电压继电器型号分类及其含义

JWY-22B无辅助源电压继电器型号与被替换老型号对照表:



JWY-22B无辅助源电压继电器型号与被替换老型号对照表


JWY-22B无辅助源电压继电器主要技术参数


1、交流额定值:100V/50Hz

2、过载能力:交流回路允许长期接通1.2倍额定值。

3、电压整定范围:15-240V、80-440V,级差为1V。

4、功率消耗: a、交流回路功耗小于1.5VA(交流额定值100V时)

5、整定误差

a、在整定范围内,整定平均误差的绝对值不大于3%,平均误差=(5次测量平均值-整定值)/整定值×100%。

b、在基准条件下,同一整定值上测量的5次动作值的最大值和最小值应不大于的4%。

c、在-10℃~50℃的温度下,任一整定点误差的绝对值应不大于整定值的4%。

6、动作时间

a、过电压继电器:1.2倍整定值的动作时间不大于40ms;2倍整定值的动作时间不大于35ms;

7、返回系数

a、过电压继电器返回系数为0.85~0.95;

b、低电压继电器返回系数为1.02~1.12。

8、返回时间:不大于27ms。


JWY-22B无辅助源电压继电器内部接线及外引接线图(正视图)


JWY-22B无辅助源电压继电器内部接线及外引接线图(正视图)


JWY-22B无辅助源电压继电器外形及开孔尺寸


JWY-22B无辅助源电压继电器外形及开孔尺寸1

JWY-22B无辅助源电压继电器外形及开孔尺寸2
