电压继电器系列

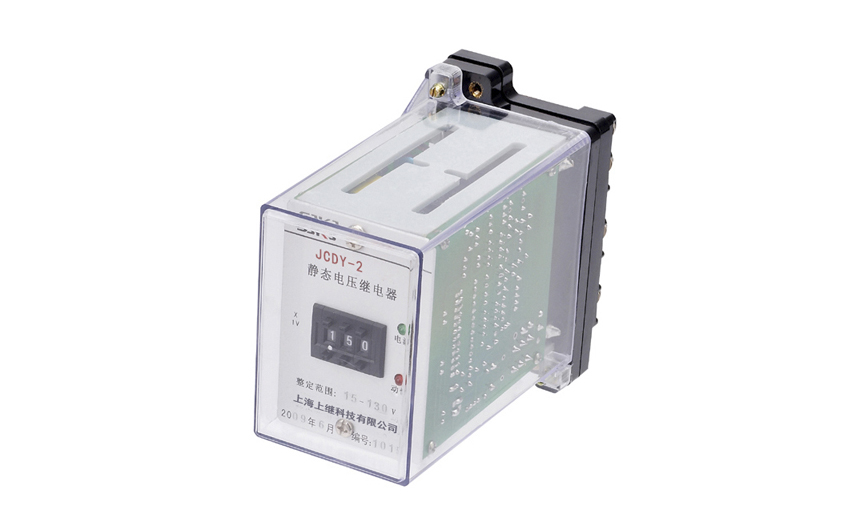

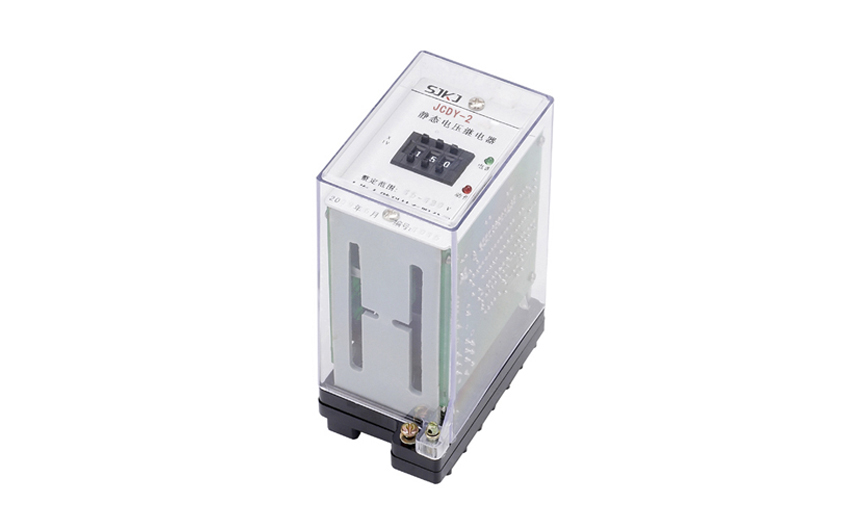

JCDY-2/B直流电压继电器

所属栏目:电压继电器系列
产品特征:

JCDY-2/B直流电压继电器用于电站或其它的场合的各种直流电源的过电压、欠电压检测或保护,可作为直流屏、镉镍电池 屏的配套使用。

产品咨询021-57233089 QQ交谈
分享到:

JCDY-2/B直流电压继电器应用范围


JCDY-2/B直流电压继电器用于电站或其它的场合的各种直流电源的过电压、欠电压检测或保护,可作为直流屏、镉镍电池 屏的配套使用。该继电器采用集成运放电路,出口采用中间继电器,具有输出容量大、稳定可靠、动作灵敏、整定误差小、返回系数高(过压)、线性好、无噪声、采用数字拨码设置动作值,使用直观方便等特点,是直流系统中电压测量元件理想更新换代产品。


JCDY-2/B直流电压继电器主要技术参数


●额定直流电压:220V、110V、48V。

●返回系数:过压不小于0.97;欠压不大于1.03。

●整定误差:不大于±2%。

●动作时间:在正常条件下,动作时间不大于25ms;

●返回时间:在正常条件下,返回时间不大于25ms;

●功率消耗:不大于10W。

●触点容量:在电压不超过250V,电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,产品输出触点的断开容量为50W。输出 触点在上述规定的负荷条件下,产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

JCDY-2/B直流电压继电器主要技术参数


JCDY-2/B直流电压继电器内部接线及外引接线图(背视图)


JCDY-2/B直流电压继电器内部接线及外引接线图


JCDY-2/B直流电压继电器外形及开孔尺寸


JCDY-2/B直流电压继电器外形及开孔尺寸

JCDY-2/B直流电压继电器继电器外形及开孔尺寸
