电压继电器系列

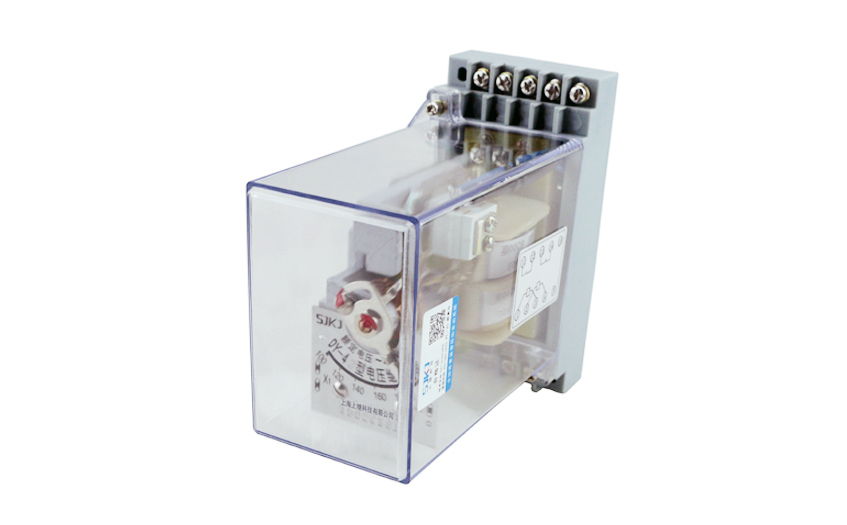

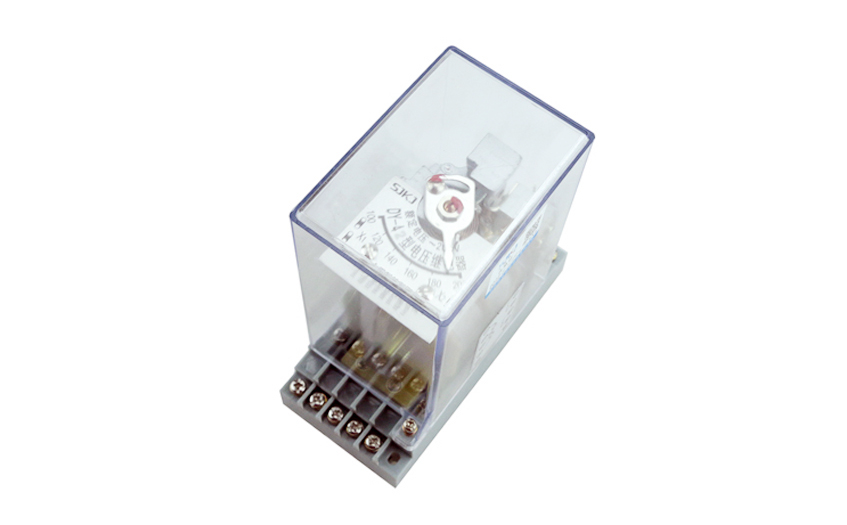

DY-48导轨式电压继电器

所属栏目:电压继电器系列
产品特征:

DY-48导轨式电压继电器用于继电保护线路中,作为过电压保护或低电压闭锁的动作元件;DY-40电压继电器适合安装在开关柜内,外壳为凸出式固定结构,也可卡装在35min的道轨上,具有体积小、外形直观,安装接线方便等优点。

产品咨询021-57233089 QQ交谈
分享到:

DY-48导轨式电压继电器用途


DY-48导轨式电压继电器用于继电保护线路中,作为过电压保护或低电压闭锁的动作元件;本继电器适合安装在开关柜内,外壳为凸出式固定结构,也可卡装在35min的道轨上,具有体积小、外形直观,安装接线方便等优点。


DY-48导轨式电压继电器结构和原理


1.继电器系电磁式,瞬时动作,磁系统有两个线圈,线圈出头接在底座端子上,用户可以根据需要串并联,因而 可使继电器整定范围变化一倍,1和2脚短接,3和4脚短接。短接之间按启动,此按法并联。2和3短按,1和4加启动,此接法为串联。

2. 继电器名牌的刻度值及额定值足线圈并联时的(以V为单位)。转动刻度盘上的指针、以改变游丝的反作用力矩, 从而可以改变继电器的动作值。

3. 继电器的动作:对于过电压继电器,电压升至整定值或大于整定值时,继电器就动作,动合触点闭合,动断触 点断开。当电压降低到0.8倍整定值时,继电器就返回,动合触点断开,动断触点闭合,对于低电压继电器,当电 压降低到整定电压时,继电器就动作,动合触点断开,动断触点闭合。


DY-48导轨式电压继电器技术数据


1.触点的数量,见下表。

DY-48导轨式电压继电器技术数据1

2.按整定值的范围来分:每整定值的动作误差不大于±6%,继电器各种技术数据示于下表

DY-48导轨式电压继电器技术数据2

注:DY-42/60C、DY-44/60C规格为长期热稳定(具有内附串联电容)电压继电器。


3.继电器刻度极限误差:不大于6%。

4.动作值的变差:不大于6%。

5.对于DY-41、42、43过电压继电器的返回系数不小于0.8;DY-46、47、48欠电压继电器的返回系数不大于1.25。

6.动作时间

6.1 对于过电压继电器 在1.1倍动作值时,动作时间不大于0.12s;在2倍动作值动作时间不大于0.04s。

6.2 对于低电压继电器 当继电器的工作电压为0.5倍整定电压时,动作时间不大于0.15s。

7. 过电压能力:当线圈并联时,在最小整定值处,将电压由零均匀地上升到1.05~2.2倍整定电压,在此范围内,继电器不应有使得动合 触点不工作的振动。经此试验后,继电器应仍能满足技术条件的要求。

8. 过电压:继电器当加1.75倍整定值或更高时继电器的动合触点应无抖动地闭合。

9. 当无外来的碰撞和振动时。过电压继电器的各整定(第一点除外)位置上的工作电压为0.6倍整定值时,其动断触点应可靠地闭合电路。

10. 低电压继电器在工作电压为0.6倍整定电压或更低时,其动断触点应无抖动的闭合。

11. 当无外来的碰撞和振动时,低电压继电器各整定位置上的工作电压不低于1.5倍整定电压时,其动合触点应当可靠 地闭合电路。

12. 在动作电压和返回电压下;继电器的可动系统不应当停滞在中间位置。

13. 当周围空气的相对湿度不大于85%,继电器的电路对壳(外壳上的非导电金属部分)的绝缘电阻,用500V兆欧表测量应当不小于300MΩ。 14. 继电器的导电部分对外壳(外壳上的非导电金属部分)的绝缘,能耐受50Hz交流电压2kV历时1min的试验。

15. 触点断开容量:当电压不大于250V及电流不大于2A时,触点的断开功率,在具有电感负荷的直流电路(时间常数不大于5×10s)中为50W,在交流电路中为250VA。

16. 功率消耗:在最小整定值处,继电器的线圈所消耗的功率不超过20VA。

17. 当周围介质温度为+40℃时,继电器在表2和表3所示的长期允许电流,电压下长期工作时,不会有绝缘和其他电气元件的损坏,而线 圈的温升不大于65℃。

18. 寿命:继电器电寿命500次,机械寿命为5000次。


DY-48导轨式电压继电器外形安装及开孔尺寸图


DY-48导轨式电压继电器外形安装及开孔尺寸图
