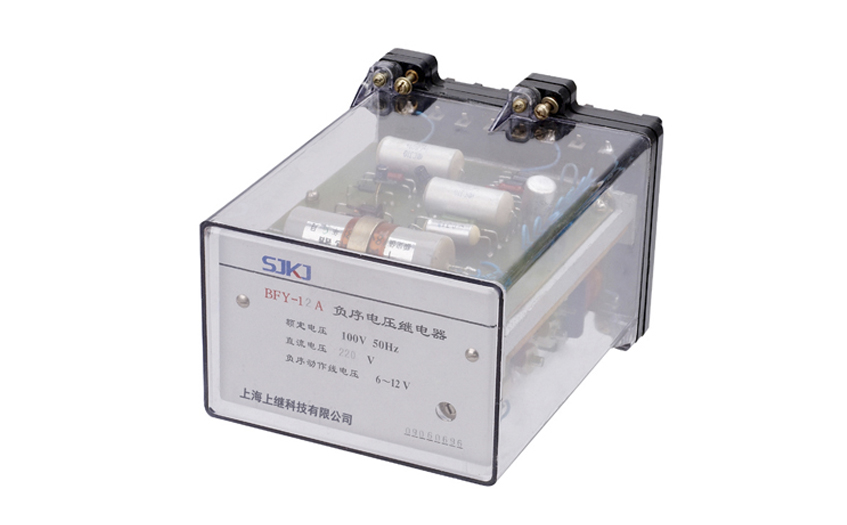

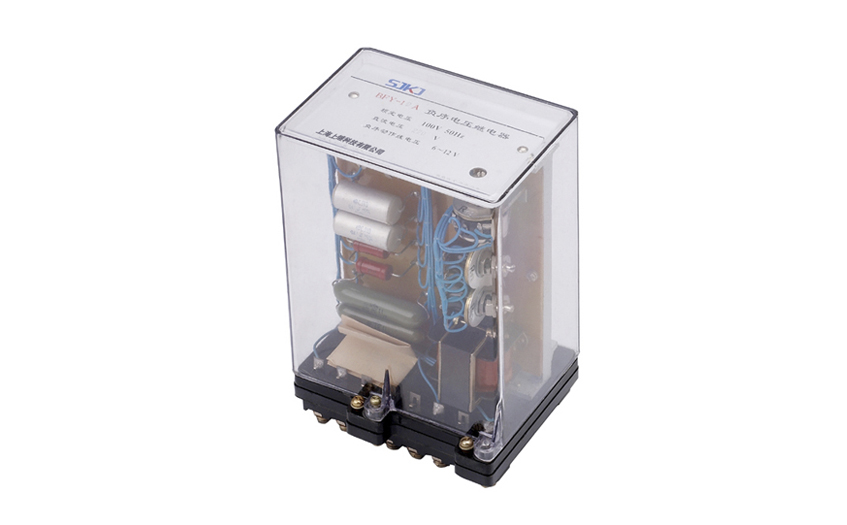

BFY-13A负序电压继电器应用范围

BFY-13A负序电压继电器用于发电机和变压器的继电保护线路中,作为电压闭锁元件,以反应不对称短路时线路电压的负序分量。

BFY-13A负序电压继电器主要技术参数

额定电压:交流100V、173V；50Hz、60Hz；直流220V、110V、48V。

负序动作线电压整定范围：6~12V,变差不大于6%。

直流电压允许变化范围：220V、110V允许在80%~110%范围内变化,对于48V允许在90%~110%范围内变化,继电器应j:E常工作。

功率消耗：AC100V/≤5VA, 173V/≤8VA; DC220V/≤6W, 110V/≤4W, 48V/≤2W。

触点形式：BFY-1lA型一副动合触点 , BFY-12A型有一副动断接点, BFY-13A型有一副动合和一副动断触点。

BFY-13A负序电压继电器内部接线及外引接线图

BFY-13A负序电压继电器外形尺寸及开孔尺寸
