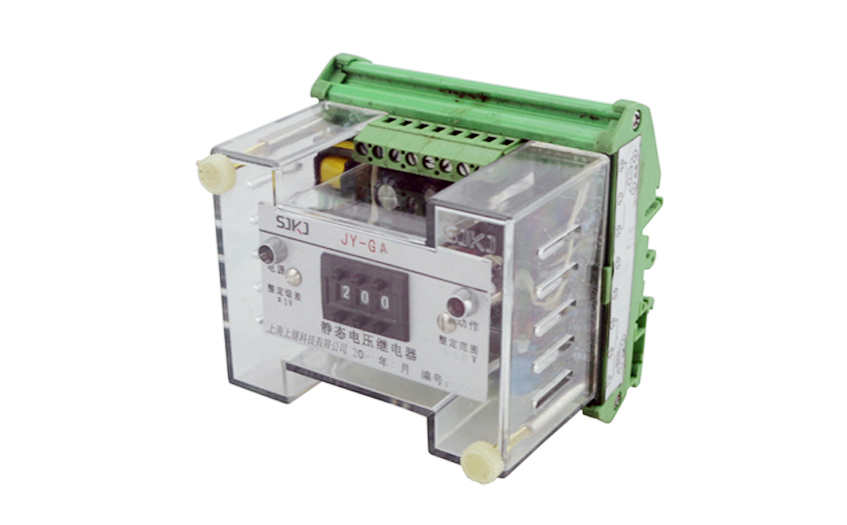

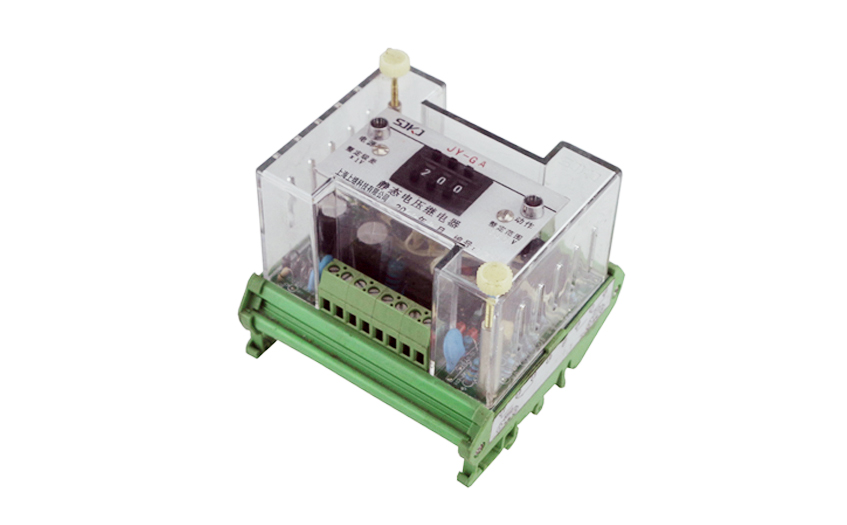

JY-G端子排静态电压继电器

所属栏目:电压继电器系列
产品特征:

JY-G端子排静态电压继电器用于电动机、发电机、变压器和输电线的继电保护装置中作为过电压保护、欠电压保护或低压闭锁启动元件。

产品咨询021-57233089 QQ交谈
分享到:

JY-G端子排静态电压继电器用途


JY-G端子排静态电压继电器用于电动机、发电机、变压器和输电线的继电保护装置中作为过电压保护、欠电压保护或低压闭锁启动元件。

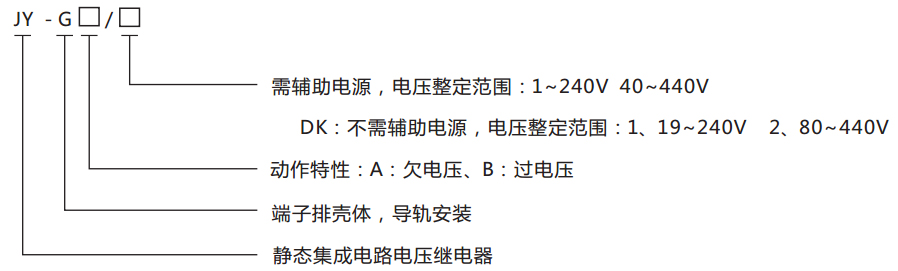

JY-G端子排静态电压继电器型号分类及含义

JY-G端子排静态电压继电器型号分类及含义图


JY-G端子排静态电压继电器产品特点


JY-G静态电压继电器用于电动机、发电机、变压器和输电线的继电保护装置中作为过电压保护、欠电压 保护或低压闭锁启动元件。 JY-G继电器为集成电路静态型继电器; 采用进口集成电路进行运算和比较; 数码整定,用三位拨码开关整定电压值,整定范围宽, 级差小,整定方便又直观; 精度高误差小、无需校验、 动作速度快、返回系数高、功耗低辅助电源采用开关电源变换, 交直流通用, 工作电压范围大,接线简单, 可以卡在35mm 标准导轨上,安装方便体积小的特点。


JY-G端子排静态电压继电器正常工作条件


环境温度: -10℃~+50℃

2、相对湿度: ≤90%

3、大气压力: 80Kpa~110Kpa

4、安装位置: 任意

5、周围环境: 应具有抵御阳光及雨、雪、风、沙的设备;不允许有爆炸危险的介质,空气中不含导致 金属腐蚀、绝缘损坏的气体或导电介质; 继电器在工作时,不允许有超过1.5mT 的外磁感应强度及较强的振动和冲击。


JY-G端子排静态电压继电器主要技术参数


1、电压整定范围: 有辅助电源1~240V或1~440V,无辅助电源15~240V或80~440V;

2、电压整定级差: 1V;

3、返回系数: 过压0.90~0.95,欠压1.02~1.05

4、整定误差: 电压整定平均误差≤±3%,平均误差=( 5次测量平均值-整定值)/整定值×100%

5、功率消耗: 辅助电源≤5VA;测量电源≤1VA。

6、绝缘电阻: 继电器各带电端子对外露非带电端子或外壳之间, 用开路电压500V的兆欧表测量,绝缘 电阻>300MΩ。

7、介质强度: 继电器各带电端子对外露非带电端子或外壳之间,能承受2KV\50Hz的交流电压,历时1分钟 无击穿或闪络现象。

8、抗干扰性: 符合DL478-92 <<静态继电保护装置及安全自动装置通用技术条件>>和GB7261、GB6261 <<静态继电器及保护装置的电气抗干扰试验>>中的有关规定。

9、触点容量: 继电器触点在电压不大于250V,电流不大于2A的直流有感负荷(时间常数为5ms±0.75ms)电路中,断开容量为50W; 在电压不大于250V,电流不大于1A的交流电路中(功率因数为0.4±0.1),断开容量为250V。触点接通容量为DC250V\2A、AC250V\5A。

10、触点寿命: 电寿命105次 ,机械寿命105次。

11、动作时间:≤25ms(过压1.2倍整定值,欠压0.8倍整定值)

12、返回时间:≤25ms(过压0.8倍整定值,欠压1.2倍整定值)

13、辅助电源: AC/DC 48 V,110V,220V;订货时请注明其它电压等级可订做。(交直流通用)

14、测量电源: 有辅助电源产品的测量电源 1~240V或1~440V,无辅助电源产品的测量电源15~240V或80~440V。

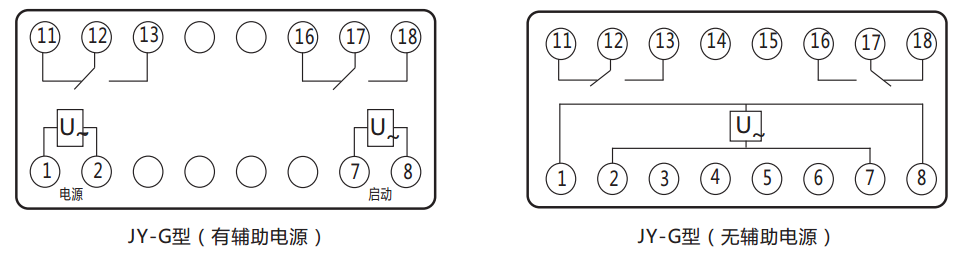

JY-G端子排静态电压继电器内部接线图及外引接线图


JY-G端子排静态电压继电器内部接线图及外引接线图

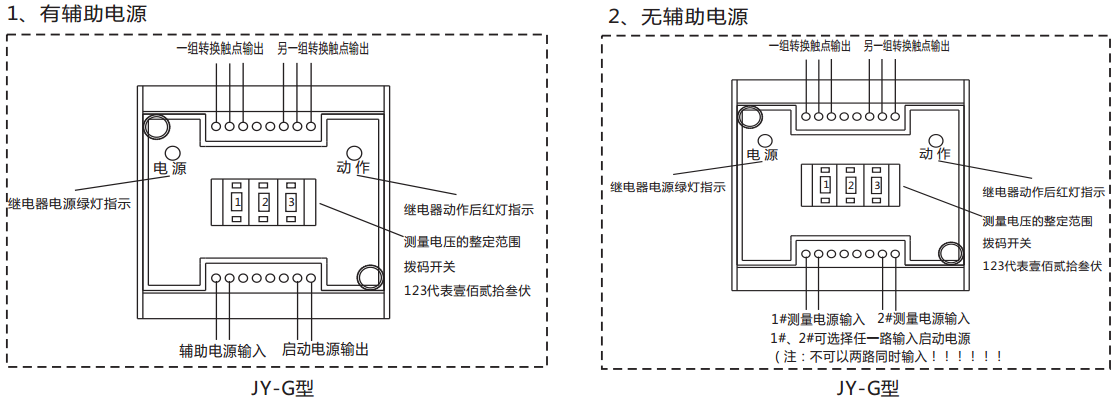

JY-G端子排静态电压继电器使用方法


JY-G端子排静态电压继电器使用方法

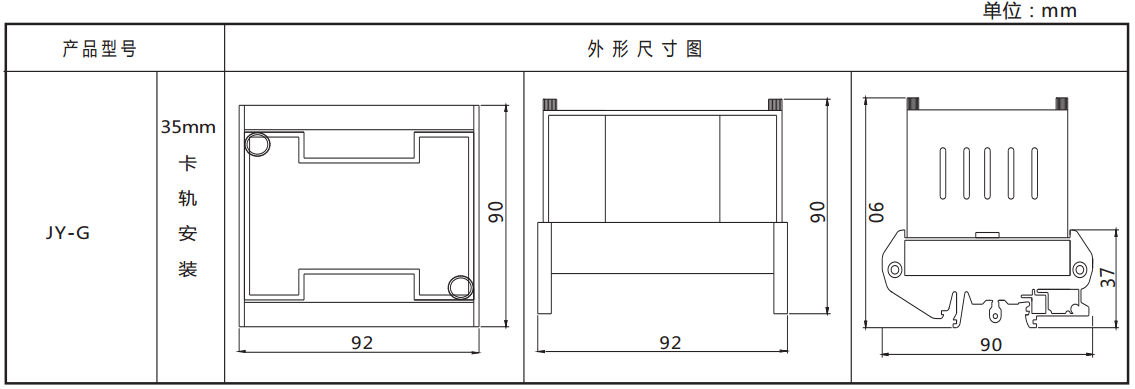

JY-G端子排静态电压继电器外形尺寸及安装开孔尺寸图


JY-G端子排静态电压继电器外形尺寸及安装开孔尺寸图
