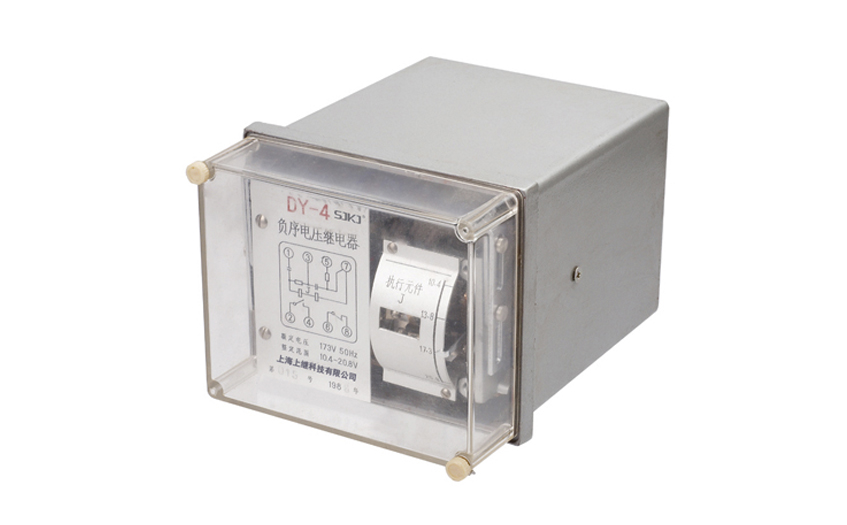

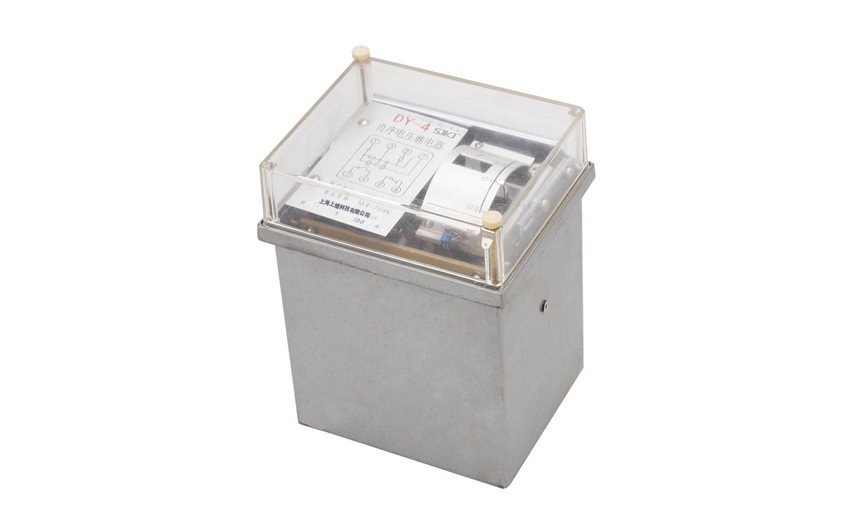

DY-4负序电压继电器应用范围

DY-4负序电压继电器用于发电机和变压器的继电保护线路中，作为电压闭锁元件，它反应不对称故障时线路电压的负序分量。

DY-4负序电压继电器主要技术参数

●额定电压：线电压100V、173V、50Hz。

●整定范围：6~12V、10.4~20.8V。

●返回系数：不小于0.8。

●功率消耗：不大于20VA。

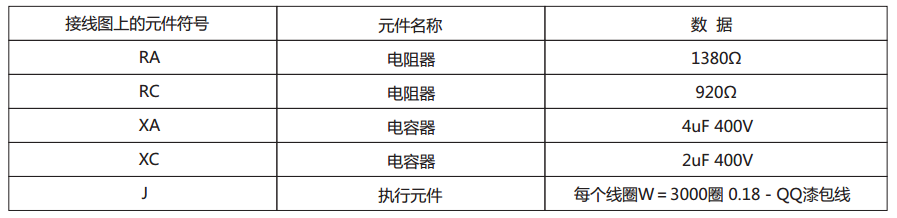

DY-4负序电压继电器内部接线及外引接线图

DY-4负序电压继电器外形尺寸及开孔尺寸
