电压继电器系列

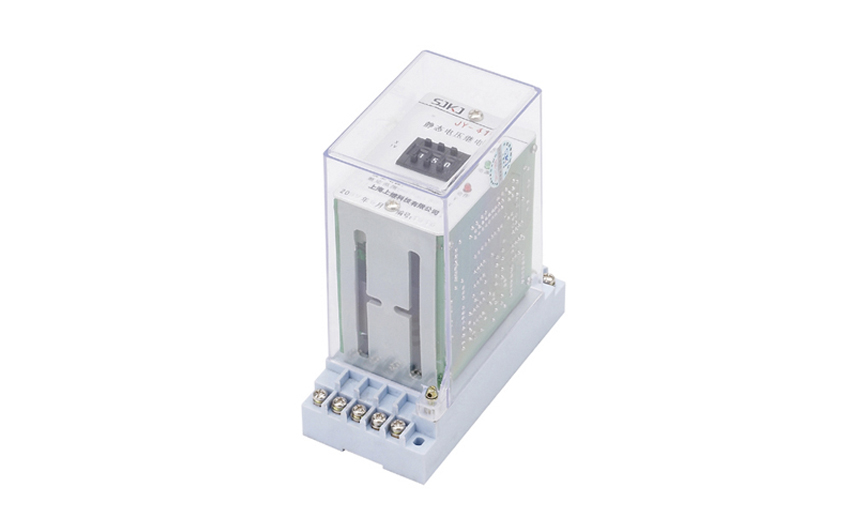

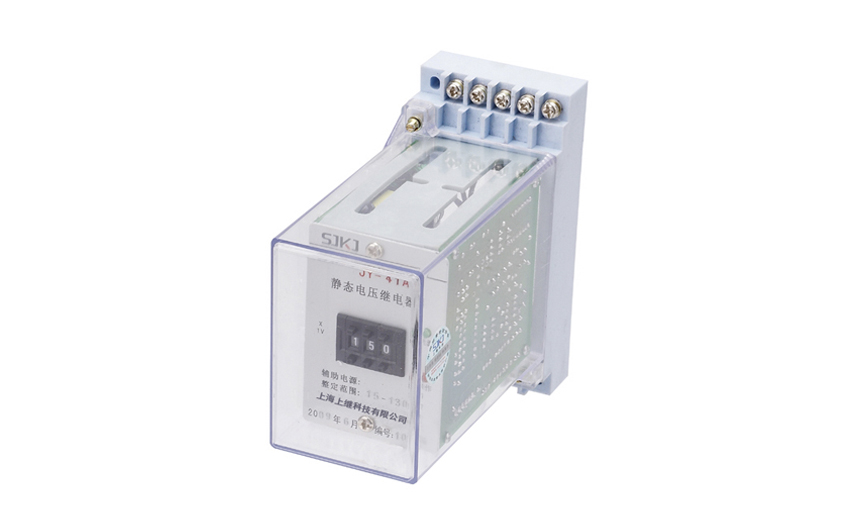

JY-41A静态电压继电器

所属栏目:电压继电器系列
产品特征:

JY-41A静态电压继电器用于发电机、变压器和输电线的继电保护装置中,作为过电压保护或低电压闭锁的启动元件。本继电器为集成电路静态型继电器, 精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽,且作为低电压继电器使用 无抖动现象。

产品咨询021-57233089 QQ交谈
分享到:

JY-41A静态电压继电器概述


JY-41A静态电压继电器用于发电机、变压器和输电线的继电保护装置中,作为过电压保护或低电压闭锁的启动元件。本继电器为集成电路静态型继电器, 精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽,且作为低电压继电器使用 无抖动现象, 提供辅助电源后完全可以替代电磁型电压继电器,辅助电源采用开关电源变换,交直流通用,工作范围大,从100-300V均能可靠工作。

JY系列静态电压继电器分为三个系列:JY-10、JY-20、JY-30,可分别替代DJ-100、DY-20C、DY-30等系列电磁型电压继电器。 本继电器采用拨码开关整定电压值, 用倍率开关切换,改变整定值无需校验;整定范围宽,有利于用户压缩库存品种。


JY-41A静态电压继电器原理说明


1、继电器原理框图见图1。

JY-41A静态电压继电器原理说明

2、本继电器为静态型继电器,采用进口集成电路构成;被测量的交流电压 U~经隔离变压器降压后得到与被测电压成正比的电压Ui, 经整定后进行整流,整流后脉冲电压经滤波器滤波,得到与Ui成正比的直流电压Uo,在电平检测中Uo与直流参考电压Ue进行比较,若直流 电压 Uo 低于参考电压,电平检测器输出正信号,驱动出口继电器,则本继电器处于动作状态。反之,不论是过电压继电器或是低电压继电 器,若直流电压 Uo 高于参考电压Ue,电平检测器输出负信号,本继电器处于不动作状态。


JY-41A静态电压继电器型号分类及其含义


 JY-41A静态电压继电器型号分类及其含义


JY-41A静态电压继电器型号与被替换老型号对照表:


JY-41A静态电压继电器型号与被替换老型号对照表


JY-41A静态电压继电器主要技术参数


1、辅助电源:AC、DC、100~220V

2、过载能力:交流回路允许长期接通1.2倍额定值。

3、电压整定范围1~240V,40~440V,级差1V。

4、功率消耗:

a、交流回路功耗小于1VA(交流额定值100V时)

b、直流回路功耗:见下表

JY-41A静态电压继电器直流回路功耗

5、整定误差

a、整定值在1V-440V范围内,整定平均误差的绝对值不大于3%,平均误差=(5次测量平均值-整定值)/整定值×100%。

b、在基准条件下,同一整定值上测量的5次动作值的最大值和最小值应不大于的4%。

c、在-10℃~50℃的温度下,任一整定点误差的绝对值应不大于整定值的4%。

d、在辅助电压80~110%变化范围内,任一整定值整定误差的绝对值应不大于4%。

6、动作时间

a、过电压继电器:1.2倍整定值的动作时间不大于25ms;2倍整定值的动作时间不大于20ms;

b、低电压继电器:0.5倍整定值的动作时间不大于20m。

7、返回系数

a、过电压继电器返回系数为0.85~0.95;

b、低电压继电器返回系数为1.02~1.12;

8、返回时间:不大于27ms。


JY-41A静态电压继电器内部接线及外引接线图(正视图)


JY-41A静态电压继电器内部接线及外引接线图


JY-41A静态电压继电器外形及开孔尺寸


JY-41A静态电压继电器外形及开孔尺寸

JY-41A静态电压继电器外形及开孔尺寸
