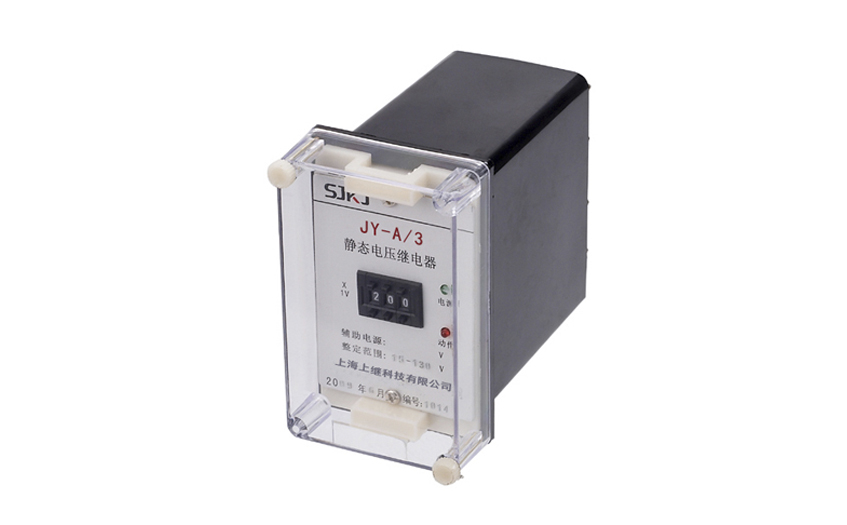

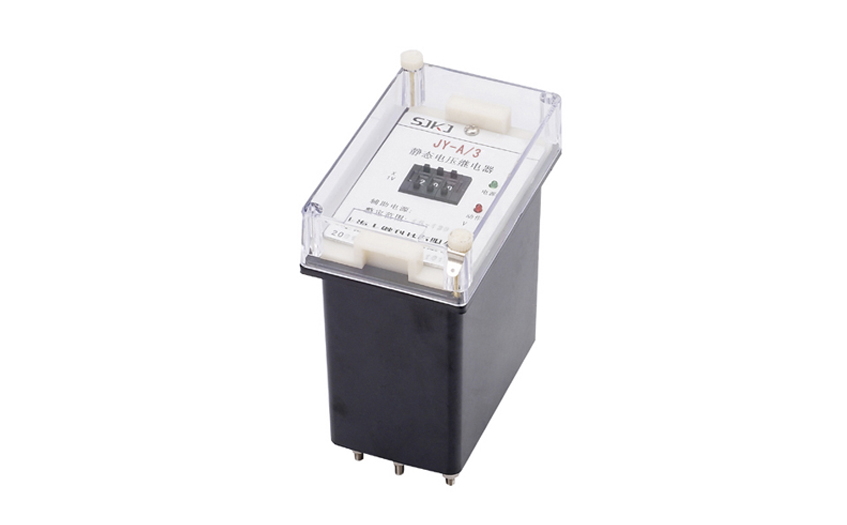

JY-A/3集成电路电压继电器

所属栏目:电压继电器系列
产品特征:

JY-A/3集成电路电压继电器用于发电机、变压器、输变电线路的继电保护装置中,作为过电压保护或低电压闭锁启动元件。

产品咨询021-57233089 QQ交谈
分享到:

JY-A/3集成电路电压继电器概述


JY-A/3集成电路电压继电器用于发电机、变压器、输变电线路的继电保护装置中,作为过电压保护或低电压闭锁启动元件。

当提供辅助电源后,可完全代替DJ-100系列、 DY-20系列、 DY-30系列电磁型电压继电器。

本继电器为集成电路型,采用三位拨码开关整定电压值、直观方便、精度高、功耗小、无抖动、动作快、返回系数高。


JY-A/3集成电路电压继电器原理说明


JY-A/3集成电路电压继电器原理说明



JY-A/3集成电路电压继电器型号命名及含义


JY-A/3集成电路电压继电器型号命名及含义

JY-A/3集成电路电压继电器主要技术参数


4.1   电压整定范围10V~399V,其它整定范围可按用户要求定做。

4.2   辅助电源AC/DC220V、110V、48V

4.3   功耗交流回路功耗小于2VA(最大整定电压值时);直流回路功耗小于3W(出口继电器动作后)。

4.4   直流辅助电源允许变换范围0.8~1.15倍额定电压。

4.5   动作时间欠电压继电器:0.5倍整定值的动作时间不大于20mS。

过电压继电器:1.2倍整定值的动作时间不大于25mS。

2倍整定值的动作时间不大于20mS。

4.6   返回时间欠电压继电器返回时间不大于27mS;过电压继电器返回时间不大于27mS。

4.7   返回系数欠电压继电器返回系数1.04~1.08,过电压继电器的返回系数0.93~0.97。

4.8   整定误差额定值在10V至最大值范围内,整定误差不大于2%;在极限温度下,10V以上任一整定值的误差不大于3%,在辅助电源极限变化范围内,10V以上任一整定值的误差不大于3%

4.7   触点容量   继电器输出电路的触点能断开电压不大于250V,时间常数为5±0.75mS的直流有感负荷电路为50W,电压不大于250V的交流电路(功率因数COSΦ为0.4±0.1)为250VA。继电器触点可长期接通5A

4.8   电寿命不低于105次。

4.9   机械寿命不低于106次。

4.10  介质强度继电器各导电端子连在一起,对外露非电带金属部分或外壳之间能承受2000V(有效值),50Hz的交流电压历时1分钟试验而无绝缘击穿或飞弧现象。

4.11  绝缘电阻继电器各导电端子连在一起,对外露非带电金属部分或外壳之间,用开路电压为500V的兆欧表测量其绝缘电阻不小于300MΩ。

4.12  工作环境条件温度-10℃~+50℃,相对湿度不大于90%,海拔高度不大于2000M。

4.13  抗干扰性能继电器的抗干扰负荷DL478-92《静态继电保护及安全自动装置通用技术条件》。



JY-A/3集成电路电压继电器整定方法和使用


本继电器采用数字拨盘整定,三位数字从左到右分别为百位、十位、个位,三位数字即为整定的电压。列如:三位数字是220,即

为220V。由于本系列继电器采用开关电源,所以辅助电源无须考虑极性,只要电压符合即可,被测电压无须考虑串、并接法,只要按接线图接入即可。


JY-A/3集成电路电压继电器内部接线及外引接线图


JY-A/3集成电路电压继电器内部接线及外引接线图

JY-A/3集成电路电压继电器外形尺寸及开孔尺寸


JY-A/3集成电路电压继电器外形尺寸及开孔尺寸1

JY-A/3集成电路电压继电器外形尺寸及开孔尺寸2
