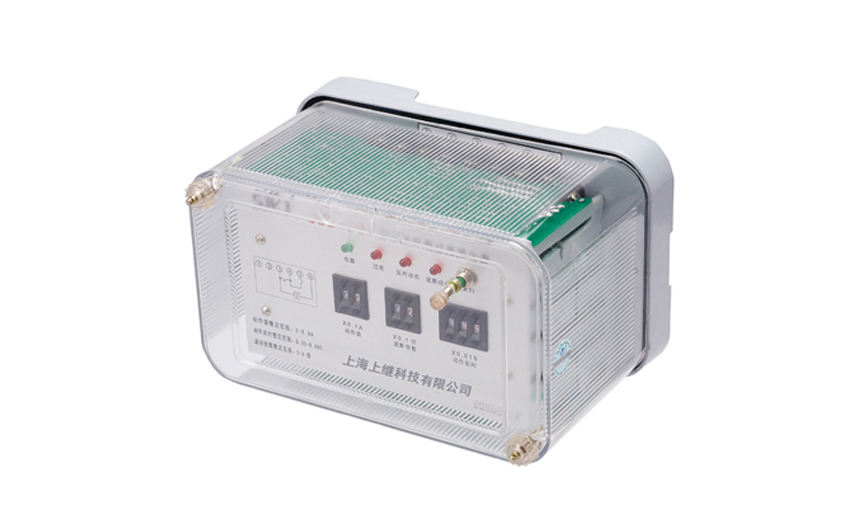

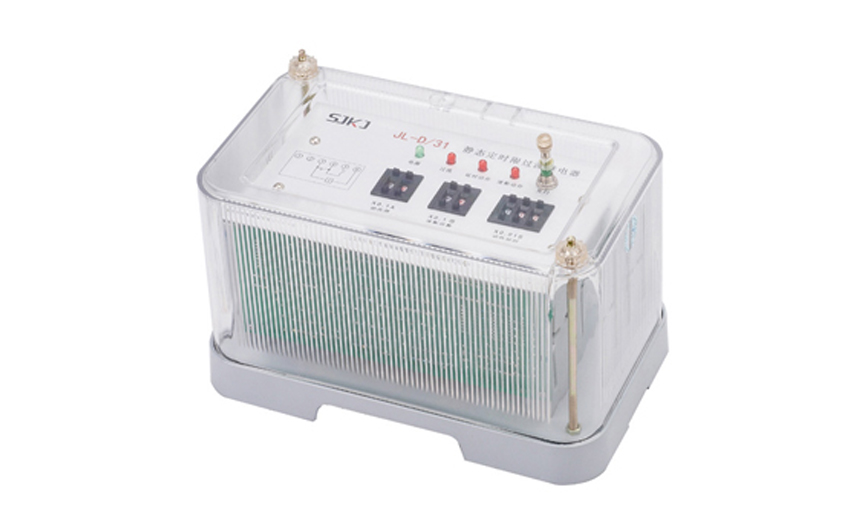

JL-D/32定时限电流继电器

所属栏目:电流继电器系列
产品特征:

JL-D/32定时限电流继电器作为继电保护元件,主要用于发电机、变压器、输变电线路中,作为电力系统交流回路过负荷或短路的启动元件,给出报警信号或切除故障。

产品咨询021-57233089 QQ交谈
分享到:

JL-D/32定时限电流继电器概述


JL-D/32定时限电流继电器作为继电保护元件,主要用于发电机、变压器、输变电线路中,作为电力系统交流回路过负荷或短路的启动元件,给出报警信号或切除故障。本系列继电器采用CMOS集成电路进行运算和比较,具有数码整定精度高,整定范围宽,整定方便,动作速度快,返回系数高,功耗低的特点。

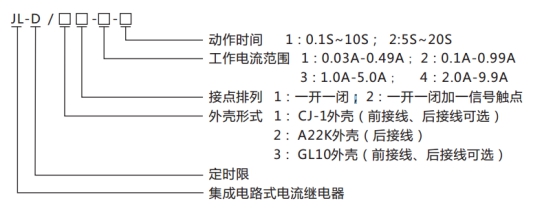

JL-D/32定时限电流继电器型号命名及含义


JL-D/32型号命名及含义

备注:JL-D/11、JLD/21、21-1、2必须外加辅助电流;其余可以不加辅助电源。



JL-D/32定时限电流继电器正常工作条件


1 环境温度:-10℃~+50℃ 4

2 相对湿度:≤90%

3 大气压力:80Kpa~110Kpa

4 安装位置:任意

5 周围环境:继电器不受太阳直射,不受雨水冲洗,空气中不含导致金属腐蚀或绝缘损坏的气体或尘露,继电器在工作时,不允许振动,搬运过程不允许撞击。


JL-D/32定时限电流继电器主要技术指示


1 整定范围 根据整定范围不同,级差分别为0.01A和0.1A。

2 瞬动倍率 1~12倍可调。

3 返回系数 0.9~0.97

4 整定误差 电流及瞬动倍率不大于3%,时间误差不大于5%(动作后下一次必须间隔10S以上在测)。

5 功耗 功耗小于5W。

6 触点容量 在电压不大于250V时,信号触点容量为24VDC 2A。

7 触点寿命 电寿命:105次,机械寿命:106次。

8 绝缘电阻 继电器各导电端子连在一起,对外露非带电金属部分或外壳之间,用开路电压为500V的兆欧表测量其绝缘电阻不小于300MΩ。

9 介质强度 继电器各带电端子连在一起,对外露飞带电端子或外壳之间能承受有效值为2000V,50Hz的交流电压,历时1分钟 而不击穿,不出现闪络现象。

10 抗干扰性能 继电器的抗干扰负荷DL478-92《静态继电保护及安全自动装置通用技术条件》 。

特别注意

当工作电流大于整定电流×瞬动倍率时,继电器变为瞬动型,此时为无动作时间延时。

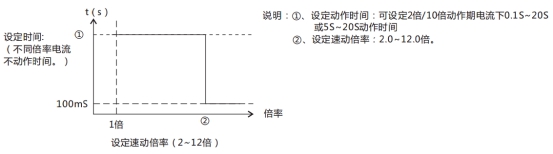

JL-D/32定时限电流继电器特性表


JL-D/32定时限电流继电器特性表

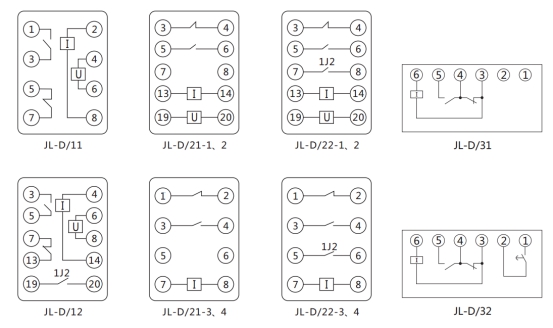

JL-D/32定时限电流继电器内部接线及外引接线图(正视图)


JL-D/32继电器内部接线及外引接线图(正视图)

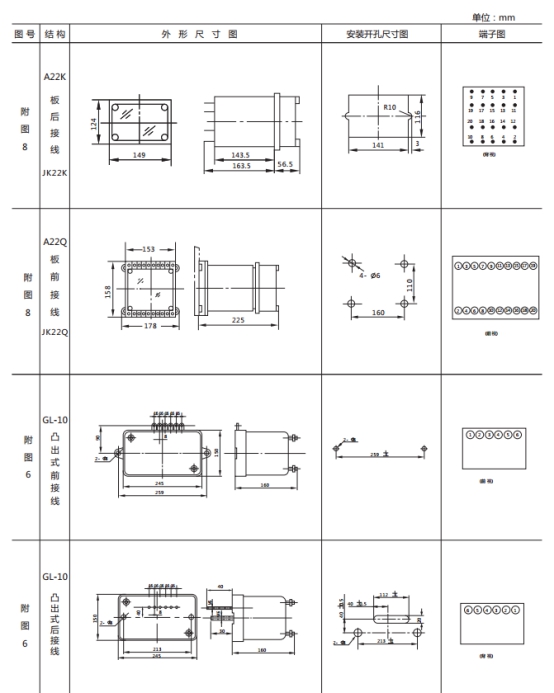

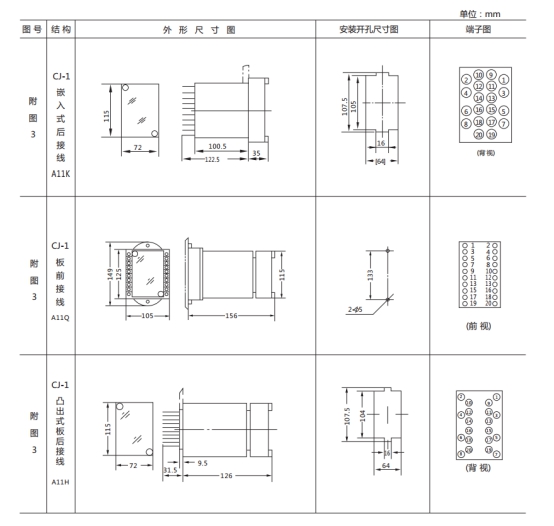

JL-D/32定时限电流继电器外形尺寸及开孔尺寸


JL-D/32继电器外形尺寸及开孔尺寸1



JL-D/32继电器外形尺寸及开孔尺寸2
