电流继电器系列

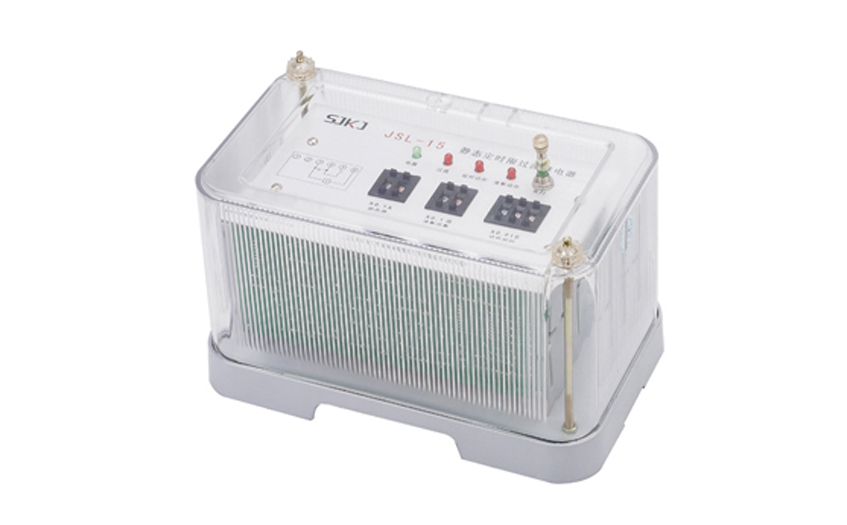

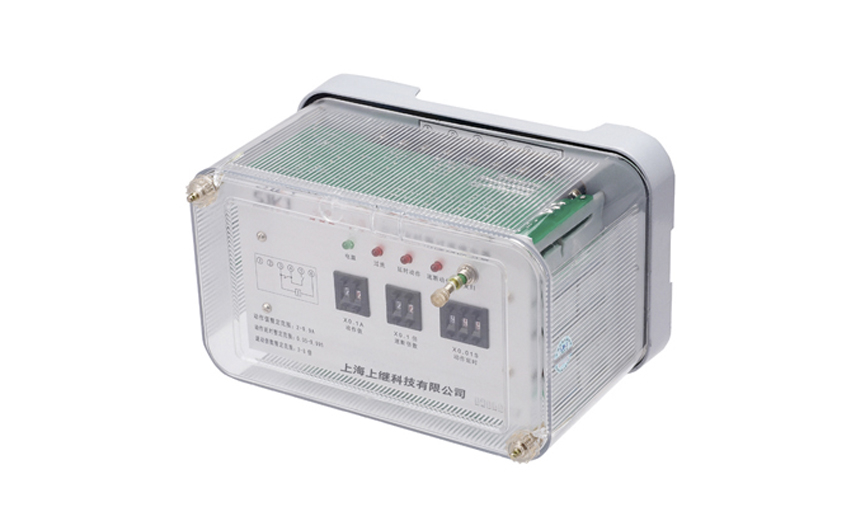

JSL-15静态定时限过流继电器

所属栏目:电流继电器系列
产品特征:

JSL-15静态定时限过流继电器适用于城市和农村电力网供电线路、变压器,电机的过负荷和短路保护。

产品咨询021-57233089 QQ交谈
分享到:

JSL-15静态定时限过流继电器概述


1、JSL-15静态定时限过流继电器(以下简称继电器)适用于城市和农村电力网供电线路、变压器,电机的过负荷和短路保护。



2、本继电器为集成电路静态继电器, 采用数码开关整定电流值,直观方便,改变整定值无须检验,整定范围为2.0-9.9A级差为0.1A; 精度高、功耗小,动作时间快、返回系数高,其结构与GL系列过流继电器相同。



3、本继电器的使用, 对交流操作的开闭所和高配用户中特别解决了:满足电力部压缩时间级差反措要求,克服了反时限交流操作保护 装置与大电网定时限保护不相配合的致命弱点,避免了因用户故障造成保护越级跳闸进而扩大事故;采用数码开关设置定值的定时限保护, 消除了原反时限特性继电器在定值计算,上下级配合及调试中带来的大量繁琐的工作量,极大的方便了工作人员的设计和现场工作。

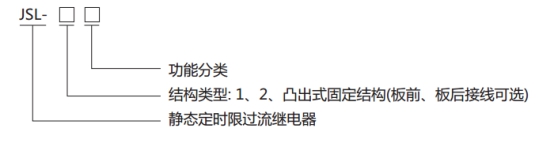

JSL-15静态定时限过流继电器型号分类及含义


 JSL-15继电器型号分类及含义

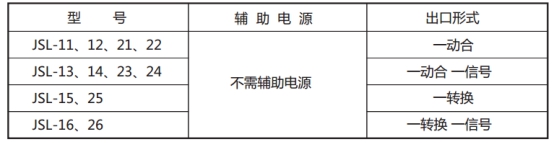

JSL-15静态定时限过流继电器型号表


JSL-15继电器型号表



JSL-15静态定时限过流继电器正常工作环境


1、环境温度:-10℃~+50℃;

2、相对湿度:不大于90%;

3、大气压力:86kPa~106kPa;

4、使用地点不出现超过GB/T14537规定的严酷等级为1级的振动。

5、周围环境:不允许有阳光直射、雨和水的冲洗,无爆炸危险的介质,不应含有能腐蚀金属、破坏绝缘和表面涂覆层的介质及导电介 质,不允许有明显的水气,不允许有严重的霉菌存在。

JSL整定方法和使用注意事项

 1、起动电流整定:起动电流整定开关为最左一组拨码开关(共两个),左面一个表示1A,右面一个表示0.1A。若其值为5和6,则其整定值为

5.6A。注意其范围为无辅助电源产品2.0~9.9A,级差是0.1A。

 2、延时整定:延时整定选择开关为最右一组拨码开关,用来选择延时时间,其倍率为0.01,若其值为777,则延时时间为7.77S。

 3、速动倍率整定:速动倍数选择开关为中间一组拨码开关,其范围2~9.9,拨码左边一个表示1.0级,右边一个表示0.1级。当其值为30时则为3倍。若设定电流为2.6A,速动电流为3倍,则当电流达到3×2.6=7.8A时,会不经延时而直接动作。注意,无辅助电源产品速动后断电方可返回。


JSL-15静态定时限过流继电器使用注意事项


 a、无辅助电源产品测试应注意方法:当用变压器作为电流源时, 要求变压器的次级匝数与电流互感器的次数匝数相当,否则就会由于阻抗不匹配而产生较大的误差。测试速动的动作速度时,若采用电流通断法进行测量,由于继电器内部工作电源需要一定的建立时间,会产生较大误差,而在正常工作时,由于工作电源是存原的,速度会快得多。同理,在用通断法测量延时时间时,也会产生误差。


 b、无辅助电源产品的动作指示:当继电器的速断出口和延时出口后,继电器面板上的动作指示灯会保持动作记录;在继电器动作返回后,动作指示灯需手动复归。



JSL-15静态定时限过流继电器维修、保养和贮存


 1、维修保养无特殊要求,即当继电器工作不正常或出现故障时,由工作人员立即进行更换,并送厂方进行检修。


 2、未用或备用之继电器,应贮存在空气流通且温度不高于+55℃和不低于-25℃以及相对湿度不大于90%的环境中,库房内应无酸碱盐及腐蚀性或爆炸性气体,不受尘埃及雨雪的侵袭。


JSL-15静态定时限过流继电器主要技术指标


1、额定值:50Hz交流5A,波形畸变不超过2%。

2、起动电流整定范围2.0~9.9A,级差为0.1A。

3、电流速动倍数整定范围:2~9.9倍,级差为0.1倍。

4、延时时间整定范围:0.05s~9.99s,级差0.01s。

5、速动动作时间:继电器任一整定点上,在1.2倍速动电流时的动作时间不大于50ms。

6、误差: 在基准条件下,电流整定值误差不大于±3%;延时误差不大于±0.1%+50ms。

7、返回系数:不小于0.9。 8、功率消耗:额定电流时功率消耗不大于6VA。

9、触点容量:

a、接通容量:在直流电压不超过250V时,产品主触点连续接通电流为10A;

b、断开容量:在电压不超过250V的感性负荷回路中(L/R=5ms),产品分断容量为50W;

c:过载能力:继电器的触点能可靠地断开1.5倍规定容量的电流5次,且触点的性能仍符合技术标准的要求。

10、介质强度:继电器同一组触点断开时,能承受工频1kV电压,历时1min;无电气联系的各导电部分之间,能承受工频2kV电压,历时 1min;所有导电部分对安装架之间,能承受工频2kV电压,历时1min 试验;应无绝缘击穿或闪络现象。

11、绝缘电阻:在标准试验大气条件下,继电器各导电端子与外露的非带电金属部分或外壳之间,用开路电压为500V兆欧表测量其绝缘电阻 应不小于20MΩ。

12、工作寿命:继电器在规定的负荷下为80000次,平均无故障率时间为8万小时。

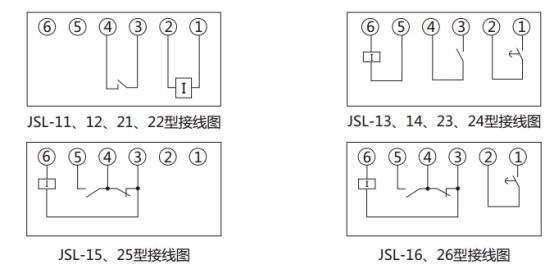

JSL-15静态定时限过流继电器安装和接线须知


 对于无辅助电源的产品:

 1、为确保继电器在使用中性能稳定及质量可靠,在使用之前一定要进行检查和测试。方法如下:

 a、从包装盒中取出继电器。

 b、检查继电器外观是否完好,壳内有无凝露,内部元件器有无损坏。

 c、确定继电器无损坏后,方可进行各项测试及通电检查。

 d、检查测试内容可根据实际情况而定, 包括整定值、延时时间、绝缘、耐压等内容,检查方法应遵循说明书中有关技术指标的规定。



 2、检查测试结束后,即按以下步骤进行安装。

 a、首先应熟悉继电器的各接线端子,再检查安装尺寸是否匹配。

 b、根据使用要求接好外部接线。

 c、经检查确信接线无误后,方可对电路进行通电试验,以检查其功能是否正确。



 3.为确保安装正确可靠,安装结束后应进行仔细检查。检查内容包括:继电器放置是否平稳;罩壳是否有破损;螺钉、螺母是否有松动;接线是否牢固等。检查确信正常后,方可投入使用。



JSL-15静态定时限过流继电器应用接线举例


1、采用直流操作电源

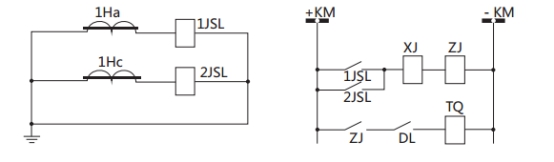

JSL-15继电器构成的二相式定时限保护的原理图

如上图所示为直流操作的由JSL-15继电器构成的二相式定时限保护的原理图。若作为线路保护JSL应选择JSL-11、12型;若用于变压器、电动机过负荷保护,根据需要, 在延时跳闸时选用JSL-11、12型;在延时发信号时选用JSL-13、14型继电器。

 2、采用交流操作电源

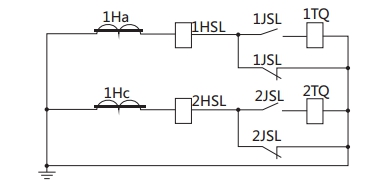

JSL-15继电器构成的去分流操作机构的保护原理图

如上图所示为由JSL-15继电器构成的去分流操作机构的保护原理图。若作为线路保护JSL应选择JSL-15型;若用于变压器、电动机过负荷保护、根据需要,在延时跳闸时选用JSL-15型;在延时发信号时选用JSL-16型继电器。



JSL-15静态定时限过流继电器时间校验接线图


JSL-15时间校验接线图



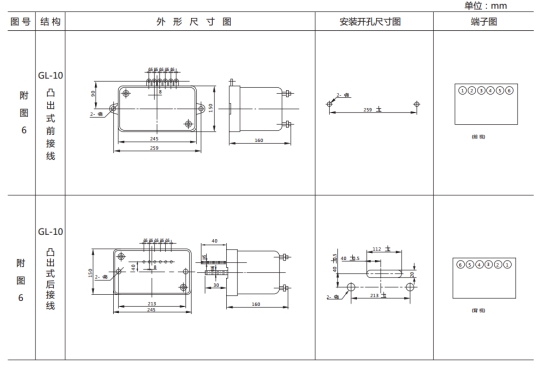

JSL-15静态定时限过流继电器外形结构及开孔尺寸图


JSL-15外形结构及开孔尺寸图
