电流继电器系列

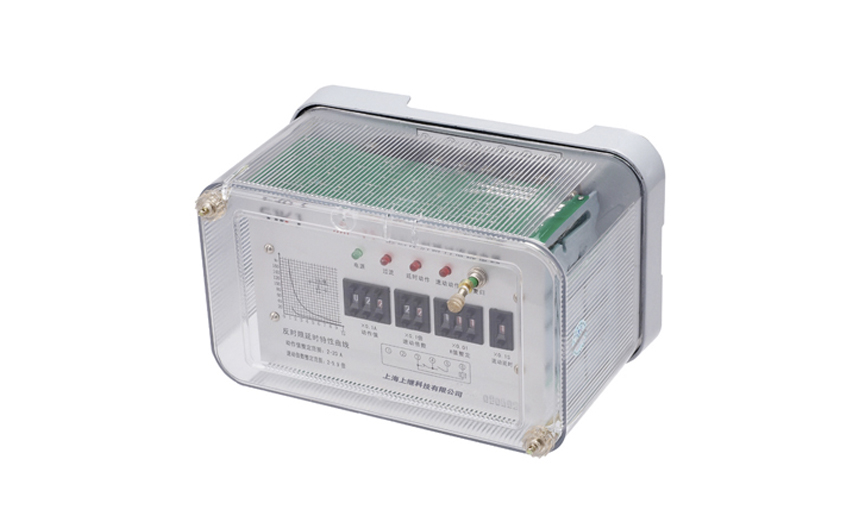

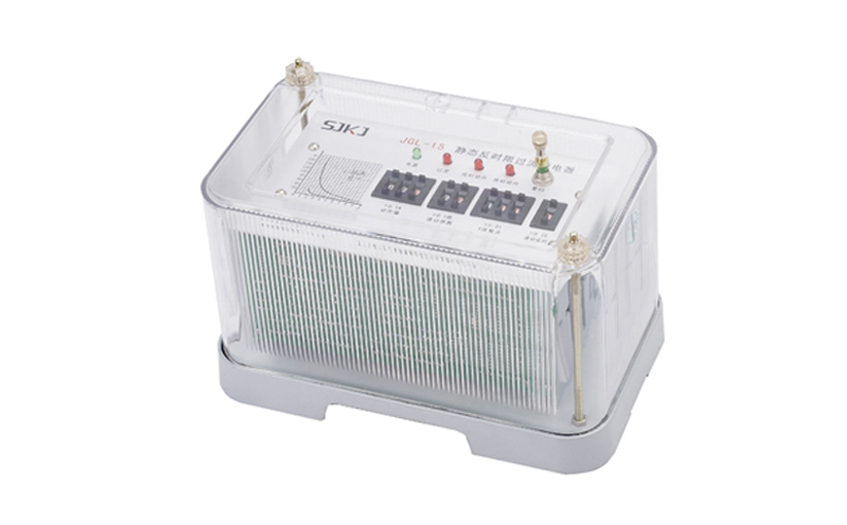

JGL-15静态反时限过流继电器

所属栏目:电流继电器系列
产品特征:

JGL-15静态反时限过流继电器具有反时限特性,用于发电机、变压器及输配电系统的继电器保护装置中。在设备过 负荷或短路时,能按预定的时限可靠动作,发出信号或切除故障部分。

产品咨询021-57233089 QQ交谈
分享到:

JGL-15静态反时限过流继电器概述


1、JGL-15静态反时限过流继电器( 以下简称继电器 )具有反时限特性,用于发电机、变压器及输配电系统的继电器保护装置中。在设备过 负荷或短路时,能按预定的时限可靠动作,发出信号或切除故障部分。

2、本继电器为集成电路静态型继电器,采用数码开关整定电流值,直观方便,改变整定值无须检验,整定范围为2-9.9A级差为0.1A;精度 高、功耗小、动作时间快、返回系数高,是GL- 型过流继电器理想的更新换代产品。

3、本继电器执行电力行业标准DL478-2001《静态继电器保护及安全自动装置通用技术条件》;机械行业标准JB3346-83《反时限过流继电器 技术条件》。



JGL-15静态反时限过流继电器型号分类及含义


JGL-15继电器型号分类及含义



本继电器型号与被替换老型号对照表:

JGL-15继电器型号与被替换老型号对照表



JGL-15静态反时限过流继电器正常工作环境


1、环境温度:-10℃~+50℃;

2、相对湿度:不大于90%;

3、大气压力:86kPa~106kPa;

4、使用地点不出现超过GB/T14537规定的严酷等级为1级的振动。

5、周围环境:不允许有阳光直射、雨和水的冲洗,无爆炸危险的介质,不应含有能腐蚀金属、破坏绝缘和表面涂覆层 的介质及导电介质,不允许有明显的水气,不允许有严重的霉菌存在。


JGL-15静态反时限过流继电器整定方法和使用注意事项


1、起动电流整定:起动电流整定开关为最左一组拨码开关(共两个),左面一个表示1A级,右面一个表示0.1A级。若其值为5和6,则其整定值为5.6A。注意其范围为无辅助电压产品2-9.9A,级差是0.1A级。


2、反时限特性曲线K值整定:K值整定开关为最左第三组拨码开关(共二个),左边一个为表示1级;右边一个表示0.1级。本产品K值整定范围为0.1~9.9,(举例)比如其值设定为5.0,过流动作值设定为5.0,输入实际电流为30A时那么它的延时时间为13.5秒,但其速断倍数值应设定为3。


3、速动倍数整定:速动倍数选择开关为左第二组拨码开关,其范围为 6倍以上。 2-9.9倍,拨码左边一个表示1倍,右边一个表示0.1倍。当其值为3、0时则为3倍。若设定电流为2.6A,速动倍数为3倍,则当电流达到3×2.6=7.8时,会不经延时而直接动作。注意,无辅助电源产品速 动后断电方可返回。


JGL-15静态反时限过流继电器整定举例


例:已知给水泵电动机的参数为:额定电压VeD=6KV,容量PeD=2000kw,额定电流IeD=230A, 启动倍数JGL-15气动倍数,电流互感器变比 LH=300/5,电动机启动时间为20S。(二相差式接线)

用JGL反时限过流继电器来保护它的过负荷和速断,整定计算如下:

1、保护装置继电器的启动电流为

JGL-15启动电流

说明:

Kk- 可靠系数,当保护动作于跳闸或减载时取1.2;动作于信号取1.05。

IeD- 电动机额定电流。

Kjx-电流互感器接线系数;若为三相完全星形接线或两相不完全星形接线此值为1。若为二相差式接线时,JGL-15三相正常工作和三相短路时的电流反映为三相正常工作和三相短路时的电流;若 Kjx=2 反映装电流互感器两相短路时的电流;若 Kjx =1 反映另一相和 有电流互感器的两相短路时的电流。

Lh-电流互感器变比

Kfh-为继电器返回系数,一般取0.9~1。



2、电动机的速断定值为

JGL-15电动机的速断定值

所以保护装置继电器的速动倍数为

JGL-15速动倍数

说明:Kk-可靠系数。为了防止启动电流峰值引起的误动作,一般取1.8~2。

3、K值整定

因为JGL-15计算公式,又启动时间为20S。

所以,根据继电器的反时限部分动作时间要大于电动机启动时间选t=25S,则

JGL-15整定举例结论



JGL-15静态反时限过流继电器主要技术指标


1、额定值:50Hz交流5A,波形畸变不超过2%。

2、过流整定范围为2-9.9A(无辅助电源),级差为0.1A,电流整定值误差不大于±3%。

3、速动倍数整定范围为2-9.9倍,级差为0.1倍, 电流速动整定值误差不大于±3%。 继电器的速动电流用电流整定值的倍数表示:速动电流=速动倍数×整定电流。

4、速动动作时间:继电器任一整定点上,在1.2倍速动电流时的动作时间不大于50ms。

5、返回系数:不小于0.9。

6、反时限特性曲线动作方程:

JGL-15反时限特性曲线动作方程



7、反时限特性时间整定误差:

a) 当 I/Is<2 时,平均误差不大于10%;

b) 当 I/Is>2 时,平均误差不大于5%+30ms。

8、典型反时限特性,见下表:

JGL-15典型反时限特性



9、功率消耗:

额定电流时功率消耗不大于6VA。

10、触点容量

a、接通容量:在直流电压不超过250V时,结构1型产品触点连续接通电流为10A;

b、断开容量:在电压不超过250V的感性负荷回路中(L/R=5ms),结构1型产品分断容量为50W。

c、过载能力:继电器的触点能可靠地断开1.5倍规定容量的电流5次,且触点的性能仍符合技术标准的要求。

11、 介质强度:

在标准试验大气条件下,各导电部分连在一起对外露非带电金属部分及外壳之间,应能承受交流有效值2000V/50Hz的试验电压,历时1min,无 绝缘击穿或闪络现象。 同一组动、静触点之间应能承受交流有效值1000V/50Hz的试验电压;历时1min,无绝缘击穿或闪络现象。 不同一组触点之间应能承受交流有效值2000V/50Hz的试验电压,历时1min,无绝缘击穿或闪络现象。

12、 绝缘电阻 在标准试验大气条件下,继电器各导电部分对外露非带电金属部分及外壳之间,用开路电压为500V的测试仪器测其绝缘值,应不小于20MΩ。

工作寿命:继电器在规定的负荷下为80000次,平均无故障率时间为8万小时。



JGL-15静态反时限过流继电器安装和接线须知


1、为确保继电器在使用中性能稳定及质量可靠,在使用之前一定要进行检查和测试。



方法如下:

a、从包装盒中取出继电器。

b、检查继电器外观是否完好,壳内有无凝露,内部元器件有无损坏。

c、确定继电器外观无损坏后,方可进行各测试及通电检查。

d、检查测试内容可根据实际情况而定, 包括整定值、延时时间、绝缘、耐压等内容,检查方法应遵循JB3346-83《反时限过流继电 器技术条件》和其它有关标准以及说明书中有关技术指标的规定。



2、检查测试结束后,即按以下步骤进行安装。

a、首先应熟悉继电器的各接线端子,再检查安装尺寸是否匹配。

b、根据使用要求接好外部接线。

c、经检查确信接线无误后,方可对电路进行通电试验,以检查其功能是否正确。



3、为确保安装正确可靠, 安装结束后应进行仔细检查。检查内容包括:继电器放置是否平衡;罩壳是否有破损;螺钉、螺母是否有松 动;接线是否牢固等。检查确信正常后,方可投入使用。


JGL-15静态反时限过流继电器使用注意事项


a、无辅助电源产品测试应注意方法:当用变压器作为电流源时, 要求变压器的次级匝数与电流互感器的次级匝数相当,否则就会由 于阻抗不匹配而产生较大的误差,测试速动的动作速度时,若采用电流通断法进行测量,由继电器内部工作电源需要一定的建立时间,会产生较大的误差,而在正常工作时,由于工作电源是存生的,速度会快得多。同理,在用通断法测量延时时间时,也会产品误差。

b、无辅助电源产品的动作指示:当继电器的速断出口和延时出口后,继电器面板上的动作指示灯会保持动作记录;在继电器动作返 回后,动作指示灯需手动复归。



JGL-15静态反时限过流继电器维修、保养和贮存


1、维修保养无特殊要求,即当继电器工作不正常或出现故障时,工作人员立即进行更换,并送厂方进行检修。

2、未用或备用之继电器,应贮存在空气流通且温度不要高于+55和不抵于-25以及相对湿度不大于90%的环境中,库房内应无酸碱盐 及腐蚀性或爆炸性气体,不受尘埃及雨雪的侵袭。


JGL-15接线图


JGL-15静态反时限过流继电器外形结构及安装开孔尺寸


JGL-15外形结构及安装开孔尺寸
